基礎工事が完成しました。

この現場は基礎断熱の為、立ち上がり基礎に断熱材を打込んでいます。

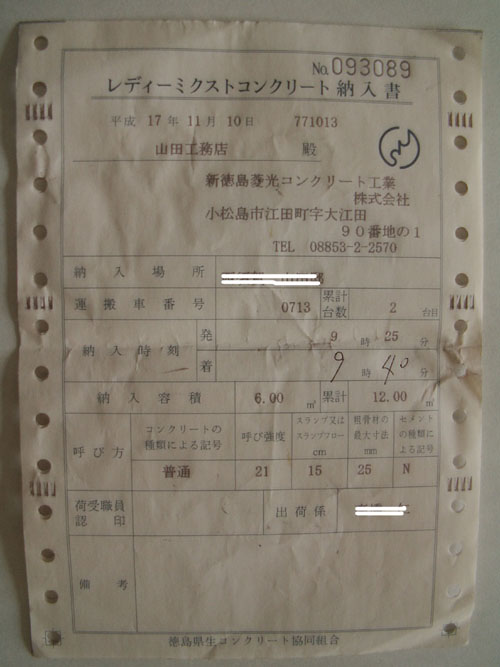

コンクリートの納入書。
呼び強度、スランプ、骨材寸法等、コンクリートの品質を確認することができます。

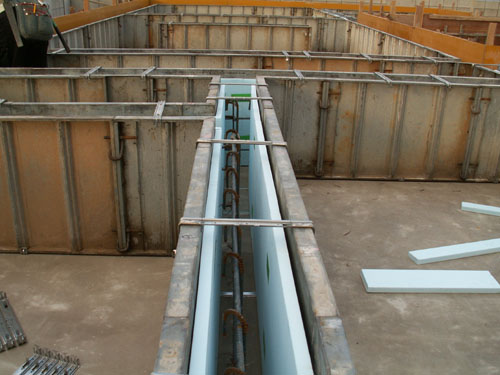

基礎立ち上がり部分の型枠を組んでいるところ。一般的な木造住宅基礎の型枠には写真の「鋼製型枠」を使用することが多い。

この現場は床下暖房システムを採用するため、コンクリートに熱を奪われないように、断熱材を先に入れてからコンクリートを打込む基礎断熱としている。

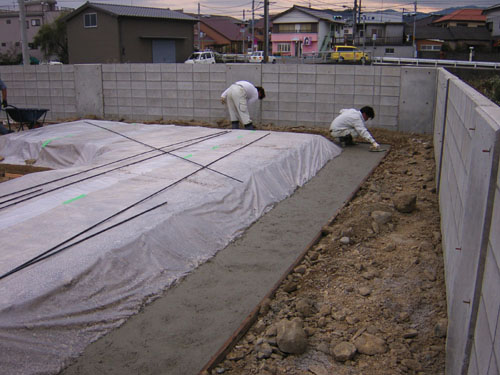

写真の現場は表層改良した地盤面の上に、捨てコンクリート（墨出し用コンクリート）を打設しているところ。地盤改良の必要が無い場合は、砕石（さいせき）を敷き、振動ローラーやコンパクター等で締め固めた上に、捨てコンクリート（墨出し用コンクリート）を打設する。
この捨てコンクリート（墨出し用コンクリート）は、呼び名の通りコンクリートの品質が建物の構造に影響するものではありませんが、高さ（レベル）調整は慎重に行わないと後々に影響するので注意が必要です。

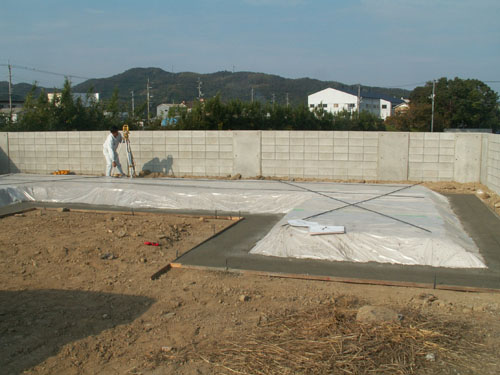

セオドライト（角度を見る道具）で、直角を出しているところ。当社は「墨出し作業」を業者任せにせず、監督者や監理者が責任を持って作業をしております。
この後、基礎の鉄筋工事となります。

人気ブログランキングの応援宜しくお願いいたします。

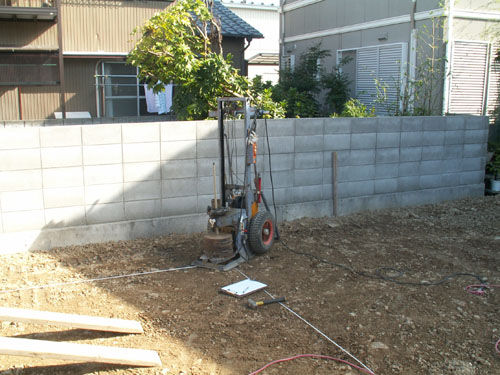

写真は【スウェーデン式サウンディング試験】
木造住宅の地盤調査に多く用いられる試験方法。重りを載せた鉄棒を回転させながら地中に入れ、地下１０メートル位までの土の状況を調べる。
他に【表面波探査法】という試験法もあり、これは起震機により表面波を地中に送り、地中からの反射波を受信して地盤の状況を調べるもの。解りやすく言えば、スウェーデン式サウンディング試験は「アナログ式」で表面波探査法は「デジタル式」。
当社は、(財)住宅保証機構とＪＩＯに加盟しており、マニュアルに基づいた正確な地盤調査を行います。

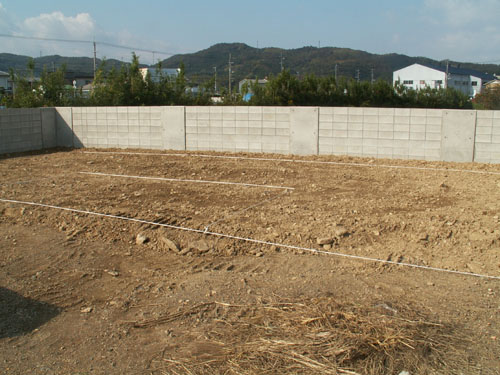

【建物の配置を決める作業】
建物の配置をロープ等で表示する。この時に基礎の高さや地面の高さも確認する。
但し、これらの作業は設計図に基づいて行うので、設計の段階で決めておかないといけないのです。
